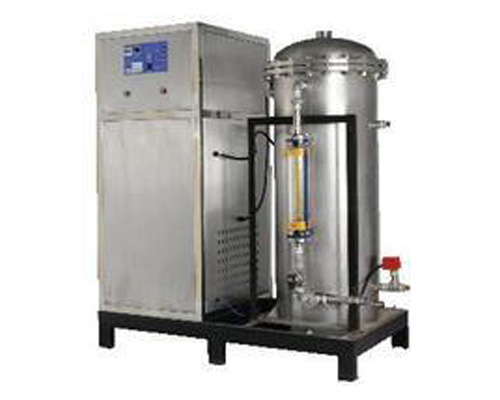

BTCY系列水處理消毒設備——臭氧發生器設備

一、簡介

臭氧發生器是用于制取臭氧氣體（O3）的裝置。臭氧易于分解無法儲存，需現場制取現場使用（特殊的情況下可進行短時間的儲存），所以凡是能用到臭氧的場所均需使用臭氧發生器。臭氧發生器在飲用水，污水，工業氧化，，食品加工和保鮮，醫藥合成，空間滅菌等領域廣泛應用。 臭氧發生器產生的臭氧氣體可以直接利用，也可以通過混合裝置和液體混合參與反應。

二、臭氧殺菌原理

臭氧是一種氧化性極強的不穩定氣體，臭氧輸出濃度受多種因素的影響，其中腔體溫度是極重要的因素之一；臭氧在30度左右時會在1分鐘內衰減一半。在 40~50℃ 時衰減達到80%。超過60℃臭氧會馬上分解。

  臭氧產量是指臭氧發生器單位時間內臭氧的產出量；臭氧濃度數值與進入臭氧發生器總氣量數值的乘積即為臭氧產量；通常使用mg/h,g/h,kg/h這些單位表示。臭氧發生器標準中規定臭氧發生器規格型號使用臭氧產量表示和區分。小型臭氧發生器使用g/h為單位，大型臭氧發生器使用kg/h為單位區分規格的大小。

三、選型

臭氧發生器選型非常重要應從以下幾個方面進行選型：

采購臭氧發生器時首先要確定其使用用途，是用于空氣滅菌除味還用于水處理。用于空氣處理時可選擇低濃度經濟型的開放式臭氧發生器，它包括有氣源開放式和無氣源開放式兩種最好選有氣源機型。該類臭氧發生器結構簡單價格低廉，但工作時溫度和濕度影響臭氧發生量。上述開放式臭氧發生器屬最簡單的臭氧裝置，對于要求高的場所空氣處理也應選擇高濃度臭氧發生器?？諝馓幚頃r(shí)按20-50mg/m3標準投放，食品藥品行業選高值?？筛呖臻g大小換算即得出臭氧的總用量（即臭氧發生器產量）。用于水處理時必須選購高濃度臭氧發生器（臭氧濃度大于12mg/L），低濃度臭氧處理水是無效的。高濃度臭氧發生器為標準配置含氣源及氣源處理裝置和臭氧發生裝置。小型的可設計成一體式機型產量在5-200g/h間，大中型臭氧發生器基本以機組形式存在。

按臭氧產生的方式劃分，臭氧發生器主要有三種：高壓放電式、紫外線照射式、電解式。

（一）、 高壓放電式發生器

該類臭氧發生器是使用一定頻率的高壓電流制造高壓電暈電場，使電場內或電場周圍的氧分子發生電化學反應，從而制造臭氧。 這種臭氧發生器具有技術成熟、工作穩定、使用壽命長、臭氧產量大（單機可達1Kg/h）等優點，所以是國內外相關行業使用最廣泛的臭氧發生器。 在高壓放電式臭氧發生器中又分為以下幾種類型：

1、按發生器的高壓電頻率劃分，有工頻（50-60Hz）、中頻（400-1000Hz）和高頻（>1000Hz）三種。工頻發生器由于體積大、功耗高等缺點，已基本退出市場。中、高頻發生器具有體積小、功耗低、臭氧產量大等優點，是現在最常用的產品。

2、按使用的氣體原料劃分，有氧氣型和空氣型兩種。氧氣型通常是由氧氣瓶或制氧機供應氧氣?？諝庑屯ǔＪ鞘褂脻崈舾稍锏膲嚎s空氣作為原料。由于臭氧是靠氧氣來產生的，而空氣中氧氣的含量只有21%，所以空氣型發生器產生的臭氧濃度相對較低，而瓶裝或制氧機的氧氣純度都在90%以上，所以氧氣型發生器的臭氧濃度較高。

3、按冷卻方式劃分，有水冷型和風冷型。臭氧發生器工作時會產生大量的熱能，需要冷卻，否則臭氧會因高溫而邊產生邊分解。水冷型發生器冷卻效果好，工作穩定，臭氧無衰減，并能長時間連續工作，但結構復雜，成本稍高。風冷型冷卻效果不夠理想，臭氧衰減明顯?？傮w性能穩定的高性能臭氧發生器通常都是水冷式的。風冷一般只用于臭氧產量較小的中低檔臭氧發生器。在選用發生器時，應盡量選用水冷型的。

4、按介電材料劃分，常見的有石英管（玻璃的一種）、陶瓷板、陶瓷管、玻璃管和搪瓷管等幾種類型。使用各類介電材料制造的臭氧發生器市場上均有銷售，其性能各有不同，玻璃介電體成本低性能穩是人工制造臭氧使用最早的材料之一，但機械強度差。陶瓷和玻璃類似但陶瓷不宜加工特別在大型臭氧機中使用受到限制。搪瓷是一種新型介電材料，介質和電極于一體機械強度高、可精密加工精度較高，在大中型臭氧發生器中廣泛使用，但制造成本較高。

5、按臭氧發生器結構劃分，有間隙放電式（DBD）和開放式兩種。

（二）、紫外線式臭氧發生器

   該類臭氧發生器是使用特定波長（185mm）的紫外線照射氧分子，使氧分子分解而產生臭氧。由于紫外線燈管體積大、臭氧產量低、使用壽命短，所以這種發生器使用范圍較窄，常見于消毒碗柜上使用。

（三）、 電解式臭氧發生器

  該類臭氧發生器其特性是采用新型PEM膜用低壓直流導通固態膜電極的正負兩極電解去離子水，水在特殊的陽極溶液界面上以質子交換的形式被分離為氫氧分子，氫從陰極溶液界面上直接被排放，氧分子在陽極介面上因高密度電流產生的電子激發而獲得能量，并聚合成臭氧分子。比較常規電暈法發生器的制取方式，有以下優點：

1.所產生的臭氧氣體濃度高，重量比數倍于電暈法臭氧發生器，最高可達到20%（大于250mg/L）

2.所產生的臭氧氣體中，不含氮氧化合物（Nox），無致癌物質。

3.工作時抗環境濕度影響高達85%，即使在潮濕的環境下工作下，也能穩定地保持臭氧產量。

4.由于使用直流低電壓電解方式，工作時不會產生電磁波和噪音，與其它精密儀器共同工作時，不會造成干擾。

5.因所產生的臭氧濃度高，投入水中同等值的臭氧量，用本方式可達到較高的水中剩余臭氧濃度，即可對飲用水進行徹底滅菌與消毒，并可制出高濃度的臭氧水（消毒劑）

6.擁有超強的使用壽命，數倍于電暈法臭氧發生量，膜電極使用壽命超強。

但由于臭氧產量無法做大、臭氧不容易收集等方面的缺點，其用途范圍受到限制。這種發生器只是在一些特定的小型設備上或某些特定場所內使用，不具備取代高壓放電式發生器的條件。

四、應用范圍

食品加工行業：生產用水、生產車間、包裝間、更衣室、無菌間、生產設備工具的消毒。

飲料加工行業：純凈水、礦泉水、各種飲料的生產用水、生產車間、包裝間、更衣室、無菌間、生產設備工具的消毒。

果蔬加工行業：果蔬儲存、保鮮、加工生產用水、生產車間、包裝間、更衣室、無菌間、生產設備工具的消毒。

冷庫保鮮：果蔬、糧食、禽蛋、肉類、水產品等防腐保鮮、延長儲存。

制藥行業：生產用水、中央空調系統、車間、更衣室、無菌室等消毒。

醫藥行業：制藥廠、醫院病房、病床、被服、手術室、醫療器械、無菌室等。

養殖種植業：養雞、養魚、蔬菜大棚等殺菌、消毒、除臭、凈化空氣等。

飲用水：深井水、市政供水、二次加壓供水、農村飲用水等。

公共場所：賓館、飯店、學校、網吧、候車大廳等凈化空氣、預防交叉感染等。

另外可應用于中水、污水、廢水、廢氣中，及游泳池、游泳館的水質凈化、空氣凈化等場所。
